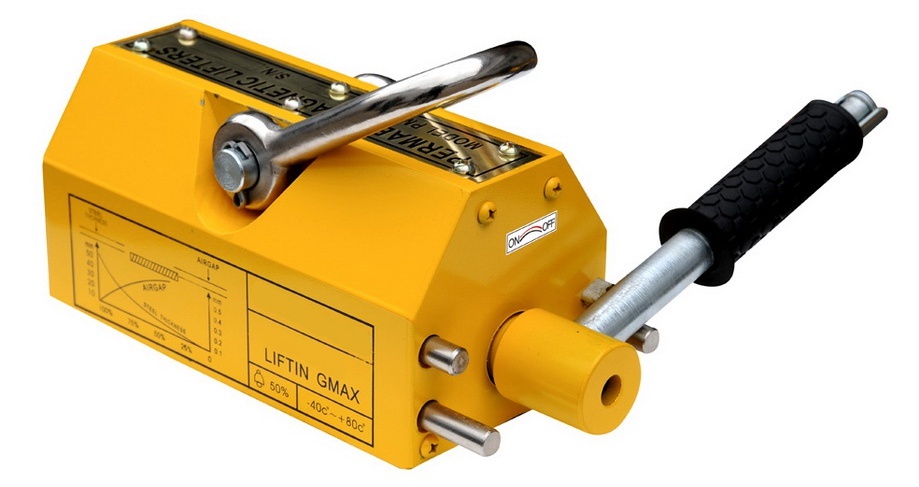

Permanentní břemenové magnety – Permanent Magnetic Lifter

Neodymové břemenové magnety fungují bez elektřiny, unesou až 6 tun. Ovládejte je jednoduše a rychle pákou s bezpečnostní aretací.

Zjistěte, jak permanentní břemenové magnety na zvedání plochých materiálů fungují, podle čeho si vybrat ten správný, na co si dát pozor při jejich používání, jak je správně udržovat.

6 výhod permanentních břemenových magnetů

1) Břemenové magnety jsou lehké a skladné

Břemenové magnety mají poměrně malou hmotnost, přesto uzvednou až 60násobek své hmotnosti. Navíc jsou skladné, v době, kdy je nepoužíváte je snadno uložíte a nezaberou moc místa.

2) Manipulace s břemenovými magnety je rychlá, jednoduchá a bezpečná

Aktivaci a deaktivaci magnetické síly permanentních břemenových magnetů ovládáte jednoduše pákou s bezpečnostní aretací. Ta zabraňuje samovolné změně polohy ovládací páky a brání proti nežádoucí deaktivaci magnetické síly. Břemenové magnety může používat kdokoliv, kdo se seznámil s bezpečnostními pokyny a způsobem ovládání.

3) Mají bezpečnostní koeficient větší než 3

Všechny magnety musí při odtrhové zkoušce dosáhnout minimálně 3násobku maximální nosnosti. Například břemenový magnet PML-300, s nosností 300 kg, musí při testech dosáhnout nosnosti 900 kg.

4) Břemenové magnety nelze aktivovat naprázdno

Pokud má materiál dostatečnou tloušťku, břemenový magnet nelze omylem zapnout „naprázdno“, což je další bezpečnostní pojistkou.

5) Jsou takřka bezúdržbové

Kromě běžné ochrany před povětrnostními vlivy a otření nečistot stačí u permanentních břemenových magnetů nechat 1× ročně přeměřit odtrhovou sílu, což zajistí každý lepší dodavatel.

6) Fungují bez elektřiny, jsou úsporné na provoz

Díky fungování bez elektřiny a nenáročné údržbě jsou permanentní břemenové magnety úsporné na provoz.

Typy břemenových magnetů

Standardně dodáváme břemenové magnety s nosností 100, 300, 600, 1000 a 2000 kg.

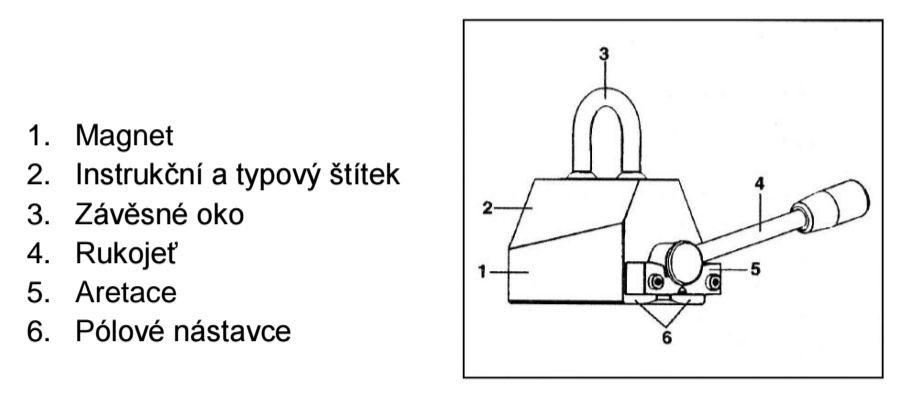

Schéma permanentního břemenového magnetu

Kde břemenové magnety využijete

Břemenové magnety se hodí na zvedání plochého materiálu a plechů jeřábem, výpalků, železných a ocelových břemen s tloušťkou větší než 6 mm.

• ve skladu hutního materiálu, ve skladových halách
• v dílně, u lisů, frézek, soustruhu, plasmy


• pro přemisťování materiálu a obrobků při řezání laserem a vodním paprskem
• ve slévárně a strojírenské výrobě
• v automotive a průmyslových halách

Omezení použití permanentních břemenových magnetů

Stejně jako každé technické vybavení či zařízení, ani permanentní břemenové magnety se nehodí pro využití všude.

• Nelze jimi zvedat příliš tenké plechy do 3 mm tloušťky.


• Nefungují na barevné kovy, jako je hliník, měď, mosaz, protože nejsou feromagnetické.


• Pracovní teplota permanentních břemenových magnetů je do 80 °C, nelze jimi tedy manipulovat horké obrobky.

• Nehodí se pro časté použití v exteriéru, z důvodu nebezpečí vzniku koroze.


• Břemenové magnety nejsou vhodné pro práci ve vodě.


• Plocha zvedaného materiálu musí být větší než dosedací plocha magnetu, menší břemena není možné zvedat, jelikož magnet naprázdno nezapnete, což je zároveň jedním z bezpečnostních opatření.

Použití břemenových magnetů je snadné

Břemenové magnety jsou certifikované

Všechny permanentní břemenové magnety (PML) z nabídky UNIMAGNET splňují normu ČSN EN 13155.

Každý magnet před odesláním testujeme v souladu ČSN EN 13155, součástí dodávky je také certifikát o odtrhové zkoušce.

Přeprava břemenových magnetů

Potřebujete břemenový magnet přepravit na jiné místo? Stačí jej vypnout ovládací pákou a ochránit proti mechanickému poškození vhodným zabalením.

Ve vypnutém stavu můžete magnet běžně přepravovat. Břemenové magnety je možné přepravovat i na paletě.

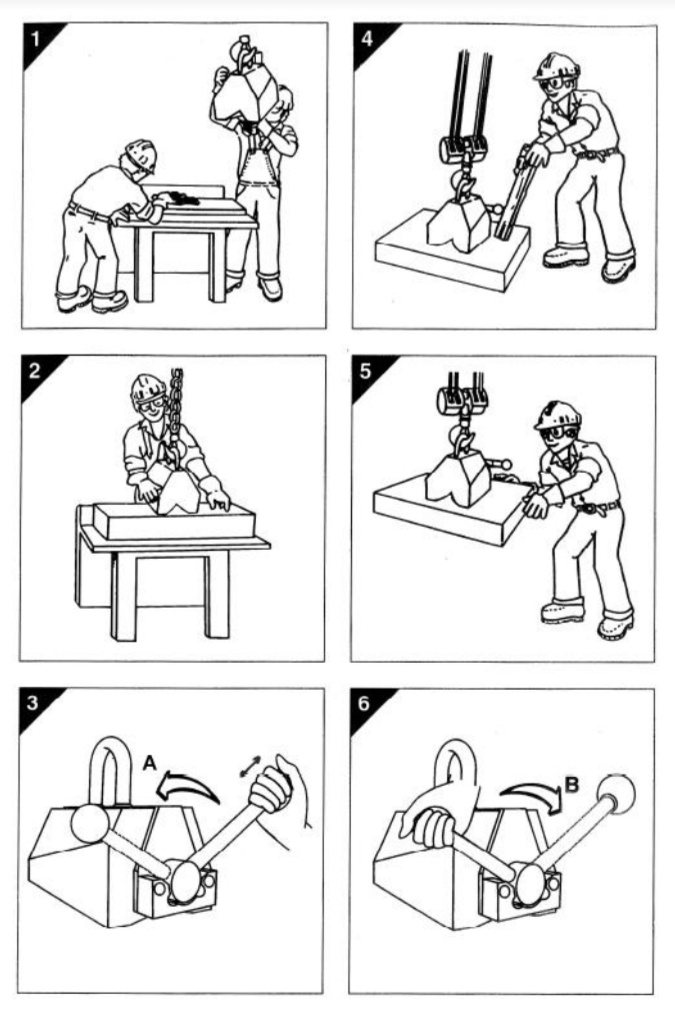

Jak permanentní břemenový magnet uvést do provozu a používat

Břemenové magnety mají výkyvné oko pro jeřábový hák. Magnety dodáváme s odmontovanou ovládací pákou. Před používáním ovládací páku pomocí dodaného šestihranného inbusového (imbus) klíče přišroubujte k magnetu. Pak je magnet připraven k používání.

1) Magnet nasaďte na hák. Zkontrolujte funkčnost rukojeti a zamykacího mechanismu.

2) Zvedaný materiál i povrch zvedací základny magnetu zbavte kartáčem nečistot. Tím minimalizujete vzduchovou mezeru. Pokud je to nutné, jakékoliv nerovnosti a výstupky opilujte. Magnet položte na zvedaný materiál. Co nejpřesněji určete těžiště břemene, magnet umístěte na střed.

3) Aktivujte břemenový magnet otočením páky. Uchopte páku a vytáhněte ji ze zajištěného stavu. Zapněte magnet přesunutím páky do pozice ON. Dovolte tlaku pružiny, aby páku zajistila. Zkontrolujte, zda je páka zajištěna. Teprve nyní můžete páku pustit.

4) Zvedněte a přemístěte břemeno. Břemenový magnet musí zůstat v horizontální poloze. Zvedněte náklad o několik centimetrů a otestujte přídržnou sílu. Zjistíte tak, že je magnet na zvedaném břemeni dobře upevněn. Nestůjte pod nákladem!

5) Doprovázejte zvednuté břemeno a držte jej za okraje. Vyhýbejte se srážce, rozkývání a otřesům. Nechte břemeno opatrně klesnout na pevný podklad.

6) Uchopte páku a vytáhněte ji ze zajištěného stavu. Vypněte magnet přesunutím páky do pozice OFF. Dovolte tlaku pružiny, aby páku zajistila. Zkontrolujte, zda je páka zajištěna. Nepouštějte páku, dokud není plně zajištěna. Magnet je pak připraven k dalšímu použití.

Ukázka funkce břemenového magnetu

Jak břemenové magnety udržovat?

Vždy při použití břemenový magnet vizuálně kontrolujte.

1× týdně zkontrolujte závěsné oko, ovládací páku, aretační mechanismu a dosedací plochu, zda na nich nejdou znatelné deformace, praskliny či jiná poškození. Opotřebení zvedacího oka používáním by nemělo překročit 10 % jeho originální tloušťky. Poškozené části vyměňte. Ověřte přítomnost a správnost instrukčních tabulek na magnetu.

Zkontrolujte póly – zvedací plochy magnetu. Pokud v nich jsou poškození na více jak 10 % povrchu, magnet vraťte dodavateli na přebroušení.

1× ročně nechte permanentní břemenový magnet otestovat u svého dodavatele

Nač dbát při používání břemenových magnetů

• Před začátkem práce s břemenovým magnetem si prostudujte bezpečnostní pokyny. Ujistěte se, zda hmotnost a rozměry zvedaného nákladu nepřekročily maximální povolené hodnoty práce s břemenovým magnetem. Zkontrolujte stav magnetu, ovládací páky i zamykacího mechanismu.


• Osoby, které používají srdeční stimulátor či podobný přístroj, by neměly se silnými magnety pracovat bez předchozí konzultace s lékařem.


• Noste ochranné brýle, rukavice, obuv a helmu.


• Používejte zvedací hák vybavený pojistnou západkou, aby z oka nevyklouzl.


• Aktivujte magnetickou sílu až když magnet přesně umístíte na břemeno.


• Po každé aktivaci magnetické síly ovládací pákou vždy zkontrolujte, zda je páka správně aretovaná a nehrozí tak její samovolné otočení do polohy vypnuto.


• Nikdy nezkoušejte magnet zapínat, jestliže je umístěn na velmi tenkém nebo nemagnetickém materiálu, anebo je ve vzduchu.


• Zvedejte břemenovým magnetem vždy jen jedno břemeno, nikdy ne více najednou. Teplota nákladu ani okolí nesmí překročit 80 °C. Břemeno vždy zvedejte za větší stranu. Nepokládejte břemenový magnet dlouhou stranou podélně na břemeno.


• Břemenové magnety nepoužívejte ke zvedání, přenášení či přemisťování osob.


• Upozorněte poblíž stojící pracovníky, když náklad začínáte zvedat. Při manipulaci zvednutého břemene se vždy pohybujte mimo prostor zavěšeného břemene, nikoliv pod ním.


• Zvednuté břemeno doprovázejte pouze z boku, nepřenášejte je nad ani kolem jiných lidí. Zvednutý náklad vždy sledujte, nenechávejte zvednutý bez kontroly.


• Břemenový magnet musí během přepravy břemene zůstat v horizontální poloze.


• Vypněte magnetickou sílu, až když náklad přemístíte na stabilní podloží.


• Pozor, velmi lehký materiál může zůstat přilepený na magnetu i po jeho vypnutí.


• Břemenový magnet vizuálně kontrolujte, je-li to potřeba, obruste spodek základny magnetu a kontaktní povrch břemene. Pokud je to nutné, odstraňte také různé vrypy a nerovnosti.


• V případě silného znečištění či poškození magnetu jej nepoužívejte.

Co snižuje magnetickou sílu a nosnost břemenových magnetů?

1. Otvory v materiálu, výklenky a plochy zvedaného materiálu s menší šířkou způsobují snížení zvedací síly.


2. Vzduchová mezera mezi břemenem a magnetem, způsobená papírem či nečistotami, snižuje magnetickou sílu a nosnost magnetu.


3. Dlouhá a široká břemena při zvedání ohýbají. Ohyb zvětšuje vzduchovou mezeru mezi břemenem a magnetem a snižuje nosnost. Ohyb se nazývá odlupovací jev. Nepokládejte proto břemenový magnet dlouhou stranou podélně na břemeno.


4. Určité typy zvedaných materiálů. Obecně platí: Vysoké procento legování = nižší nosnost. Některé legury jsou dokonce úplně nemagnetické. Hodnoty v tabulce jsou uvedeny pro ocel 37 (S 235 JR). Pro ostatní materiály musí být zvedací kapacita procentuálně snížena podle údajů v tabulce.


5. Malá styčná plocha mezí pólovým nástavcem a břemenem. V případě, že náklad plně nepokrývá pólový nástavec, nosnost bude snížena o stejný počet procent. Předmět by měl pokud možno pokrývat celý pólový nástavec a vždy rovnoměrně.

Tabulka snížení zvedací kapacity některých materiálů

Dá se používat více břemenových magnetů společně?

Když potřebujete zvednout dlouhé a těžké břemeno, které by jeden magnet neuzvedl, anebo by hrozilo riziko prohýbání magnetu, můžete břemeno zvednou pomocí 2 magnetů. Taková možnost se hodí například při zvedání delší traverzy, kdy na každou stranu umístíte jeden.

Dochází během používání k poškozením či opotřebování břemenových magnetů?

Pokud s magnetem zacházíte opatrně a nedojde k jeho přehřátí od rozpáleného břemene, tak zpravidla nedochází. K mírnému snížení magnetické síly může dojít v důsledku poškození pólových ploch, proto je potřeba břemenový magnet nechat pravidelně 1× ročně otestovat u svého dodavatele.

Občas, při méně šetrné manipulaci, dojde při pádu magnetu z větší výšky k poškození ovládací páky. Náhradní páky jsou však standardně skladem, jako náhradní díl.

Jakou mají břemenové magnety životnost, jak je recyklovat či likvidovat?

Při dobrém zacházení a pravidelných ročních odtrhových zkouškách vám budou permanentní břemenové magnety sloužit více než 10 let.

Pokud už nemáte pro břemenový magnet využití, můžete jej zaslat do společnosti UNIMAGNET k recyklaci, anebo zlikvidovat v kovošrotu.

Co je odtrhová zkouška břemenových magnetů a jak probíhá?

Magnety je nutné pravidelně 1× ročně testovat podle ČSN EN 13155. Každý magnet má bezpečnostní koeficient 3:1. To znamená, že při odtrhové zkoušce musí udržet minimálně trojnásobek své uváděné nosnosti.

Pokud si břemenový magnet objednáte u dodavatele UNIMAGNET, v rámci 2leté záruky získáte odtrhovou zkoušku zdarma.

Ale ani běžná cena odtrhové zkoušky, po ukončení záruční doby, firemní rozpočet moc nezatíží. Za odtrhovou zkoušku zaplatíte jen 390 Kč + DPH.

Adresa servisního místa, kde odtrhové zkoušky probíhají, je: Na Padesátníku 1, 161 00 Praha 6.

Magnet můžete k odtrhové zkoušce zaslat prostřednictvím spediční společnosti. Anebo břemenový magnet, určený k odtrhové zkoušce, připravte zabalený v krabici, případně na paletě ke svozu, který zajistíme my.

Testování trvá maximálně 7 dní. V případě zájmu, po dobu testování, získáte náhradní břemenový magnet.

Odtrhová zkouška břemenových magnetů

Přehled břemenových magnetů

Číselné označení magnetů označuje testovanou zvedací kapacitu v kg.

Jmenovitá zvedací kapacita zahrnuje bezpečnostní koeficient nejméně 3. Kapacita se liší podle materiálu, tloušťky a kvality povrchu zvedaného břemene, je testovaná na broušené, 50 mm silné desce z oceli 37 [S 235 JR].

Podívejte se na limity pro hmotnost plochých břemen a hodnoty bezpečné zvedací kapacity pro plochý materiál níže pod přehledem břemenových magnetů.

Zvedejte břemena jednoduše a bezpečně s břemenovým magnetem, vyberte si zvedací kapacitu.

Břemenový magnet PML-100

Zvedací kapacita 100 kg.
Bezpečnostní koeficient nejméně 3.

Břemenový magnet PML-300

Zvedací kapacita 300 kg.
Bezpečnostní koeficient nejméně 3.

Břemenový magnet PML-600

Zvedací kapacita 600 kg.
Bezpečnostní koeficient nejméně 3.

Břemenový magnet PML-1000

Zvedací kapacita 1000 kg.
Bezpečnostní koeficient nejméně 3.

Břemenový magnet PML-2000

Zvedací kapacita 2000 kg.
Bezpečnostní koeficient nejméně 3.

Podívejte se na přehled
všech břemenových magnetů

Zajímá vás o břemenových magnetech něco dalšího?

Napište nám na obchod@unimagnet.cz

www.unimagnet.cz

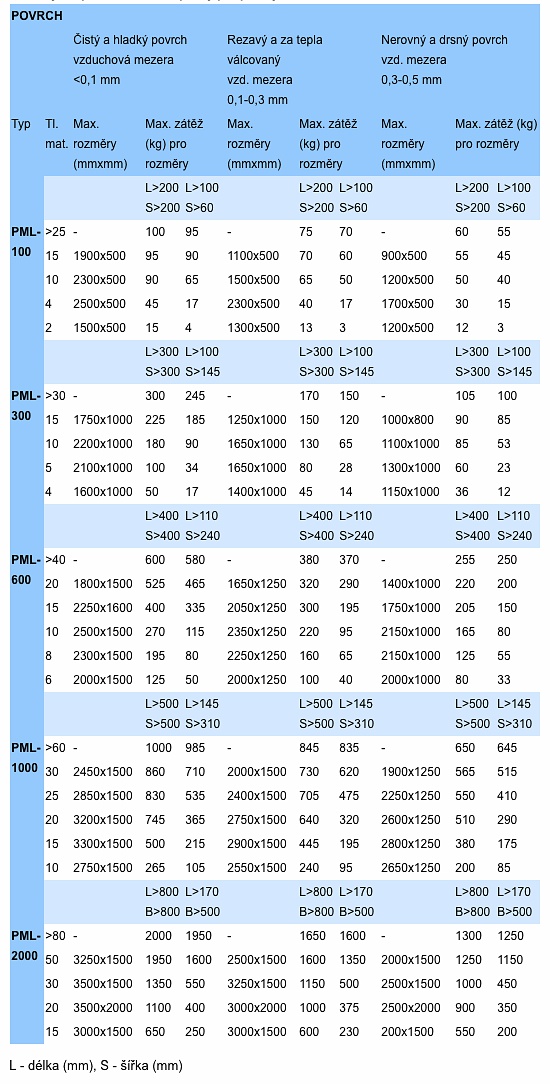

Hodnoty bezpečné zvedací kapacity
pro plochý materiál

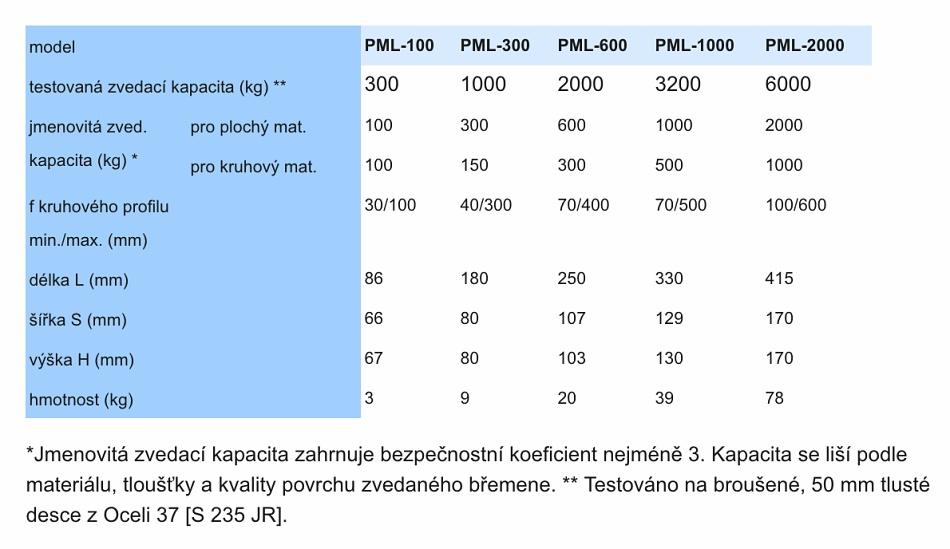

Limity pro hmotnost plochých břemen
(Ocel 37 [S 235 JR])

Přemýšlíte, který typ břemenového magnetu
je pro vás vhodný?

Napište nám na obchod@unimagnet.cz,

volejte +420 777 330 004
